二次元影像测量仪软件是二次元影像测量仪的数据处理中心。通过影像探测系统拍摄到工件图像后，图像数据传入计算机，由测量软件进行各种几何要素的测量以及数据分析。



二次元影像测量仪软件提供人机交互的界面。操作人员通过测量软件观测待测工件、设置检测状态、输入输出数据、控制影像测量仪工作台运动、对数据进行分析。对于自动影像测量仪，测量软件还可对工件的测量过程进行编程，从而实现批量测量。



VMS3020型影像测量仪标准配置表

主机：

机台     300mm×200mm    1台

配件：

数据采集盒                 1个

影像采集卡                 1片

软件加密狗                 1个

校正片                         1片

使用手册                     1本

各适用连接线              数根

有效测量行程(X轴×Y轴) ：300 mm×200 mm

Z轴调焦升降范围：≤200mm

分辨率：0.001mm

X、Y轴线性精度：U≤( 3+L/200 )μm

载物台尺寸：460mm*360mm

玻璃台尺寸：330 mm×230 mm

承载重量：≤25 kg

影像系统： 德国 COMST 高解析分辨率1/3彩色CCD

物镜：台硕定制可连续变倍高清镜头 光学放大倍率0.7×-4.5×

影像放大倍率约：20-180×，

光栅尺：高精度SINO专业级精密光栅尺,分辨率0.001mm

上光系统：台硕自主定制LED 环形可微调式冷光源

下光系统：台硕自主定制LED圆形可微调式冷光源

传动方式：台湾精密无牙传动＋P级精密交叉导轨

操作方式：摇杆手柄、鼠标拖运、

主机外形尺寸：700 mm×800mm×950 mm

机台底座、Z轴立柱：高精度花岗岩

仪器总重：约150 kg

量测软件：光学视觉精密测量测软件

数据输出：测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、

二维图形AutoCAD(dxf)、简单SPC分析，数据Word(doc格式)、Excel(xls格式)

数据导入：二维图形AutoCAD(dxf))

电源：AC  220±5V、50Hz

使用环境：温度 20±3 ℃， 湿度35%-65%



基本测量：点、线、圆、弧、椭圆的测量。

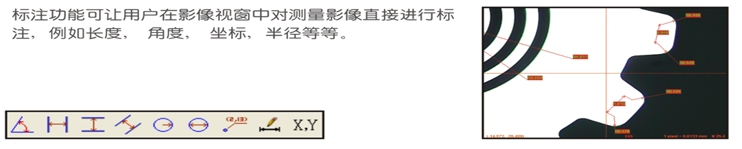

在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。

离线标注：可以在鸟瞰的全图中进行标注尺寸。

几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

辅助功能：复制、全选、删除、移动、镜像、旋转。

坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。

坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。

对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。

绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。

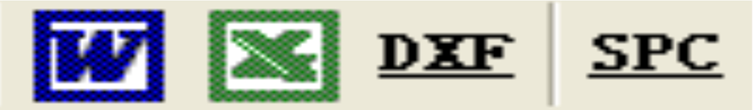

报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。

自动寻边功能：软件采用自动寻边取点，可以减少肉眼判断带来的误差。

另:光学视觉测量测软件可提供免费升级。



广泛应用于机械、模具、电子、电器、航空、汽车、塑料、橡胶、钟表、齿轮、PCB线路板、菲林等行业的产品开发、设计，半成品、成品检测，零件测绘领域，大幅降低工作强度，提高工作效率。
