三坐标测量仪原理

来源:上海翔研精密仪器有限公司  发布时间:2019/3/21 14:53:47  点击量:

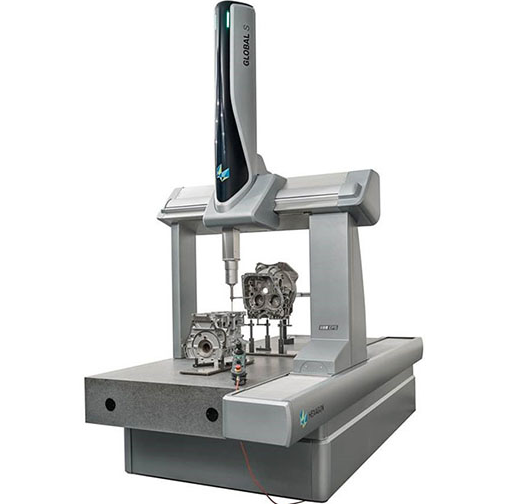

 三坐标测量机的组成:

1,主机机械体系(X、Y、Z三轴或其它);

2,测头体系;

3,电气控制硬件体系;

4,数据处理软件体系(测量软件);

三坐标测量机在现代规划制作流程中的使用逆向工程界说:将什物转变为CAD模型相关的数字化技能,几何模型重建技能和产品制作技能的总称。广义逆向工程:包含几何逆向,工艺逆向,资料逆向,办理逆向等诸多方面的体系工程。

正向工程:产品规划-->制作-->检验(三坐标测量机)逆向工程:前期:美工规划-->手艺模型(1:1)-->3轴靠模铣床当今:

工件(模型)-->3维测量(三坐标测量机)-->规划à制作 逆向工程设备: 1,测量机:取得产品三维数字化数据(点云/特征);

2, 曲面/实体反求软件:对测量数据进行处理,完结曲面重构,乃至实体重构;

3, CAD/CAE/CAM软件;

4, 数控机床;

逆向工程中的技能难点:

1,取得产品的数字化点云(测量扫描体系);

2,将点云数据构建成曲面及鸿沟,乃至是实体(逆向工程软件);

3,与CAD/CAE/CAM体系的集成;(通用CAD/CAM/CAE软件)

4,为快速精确地完结以上作业,需求经验丰富的专业工程师(人员);

坐标测量的作业原理是将被测零件放入它答应的测量三维空间内,根据测头体系勘探工件,返回各工件表面数据,通过三坐标的软件体系能够核算各类几何形状和尺度等测量才能的仪器设备。任何形状都是由空间点组成的,所有的几何量测量都能够归结为空间点的测量,因此准确进行空间点坐标的收集,是评定任何几何形状的根底。三坐标测量机在对工件进行测量时,会遇见多种多样、各种形状的工件。三坐标测量能够准确的测出被测零件表面的点在空间三个坐标方位的数值,将这些点的坐标数值通过核算机数据处理,拟合构成测量元素,通过数学核算的办法得出其形状、方位公役及其他几何量数据。从以上介绍能够看出,三坐标测量机的根本操作是对“点”的测量。在空间中,能够用坐标来描绘每一个点的方位,多个点能够用数学的办法拟组成几何元素,使用几何元素的特征,能够核算这些几何元素之间的距离和方位关系、进行形位公役的评价。
